3D ТЕХНОЛОГИИ:

Мы используем современный подход к проекти­рованию. 3D модель представляет собой точный объемный цифровой прототип, с помощью которого можно проверять форму, расположение и функционирование компонентов проекта.   Использование 3D технологий позволяет повысить качество проектируемых изделий. Реализованная технология цифровых прототипов, дает возможность исследовать поведение изделии на основе их прототипов задолго до изготовления первого реального экземпляра. ВАЖНО:   Мы принимаем верные конструкторские решения, основываясь на результатах расчетов, а не на догадках и предположениях.
	ЦИФРОВОЙ АНАЛИЗ   Единая цифровая модель имитирует поведение готового изделия. Проверяется корректность форм и функционирования, позволяющие всесторонне изучать поведение изделий по мере их разработки. Полученные сведения о деформациях, максимальных и минимальных напряжениях и прочих важных характеристиках, дают возможность проектирования деталей более высокого качества, удовлетворяющих всем требованиям по запасу прочности.

Элементы управления

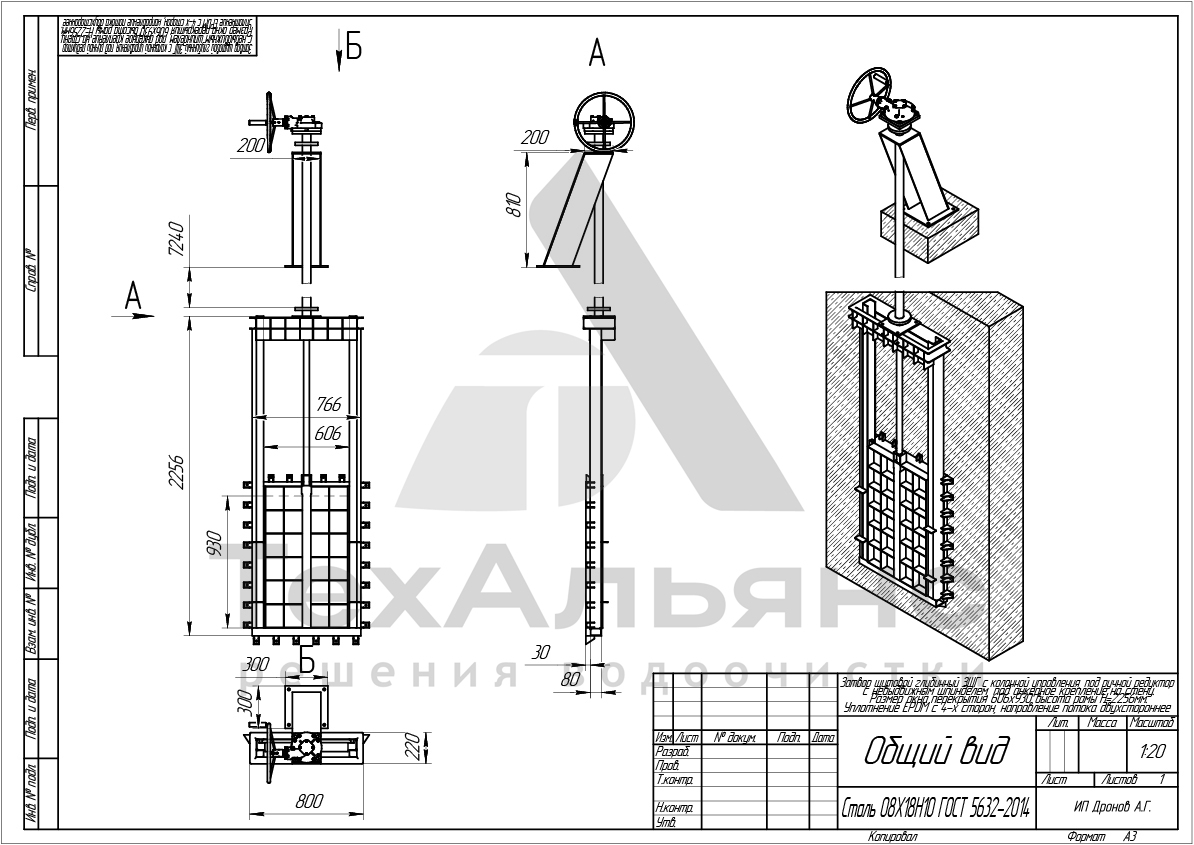

		Колонка управления – это опорный пьедестал, на котором располагается верхний узел и элементы управления  затворов. Выносная колонка управления применяется в случае установки затвора на краю распределительный камеры. Прямая колонка управления применяется в случае установки затвора непосредственно под верхней плитой перекрытия камеры
Штурвал (маховик) элемент ручного управления затвором
		Т-образный ключ элемент ручного управления затвором при бесколодезной глубинной установке затвора. Используется вместо штурвала
Электропривод – элемент управления затвором, в котором источником механической энергии является электродвигатель. Щитовые затворы компании "ТехАльянс решения водоочистки" по желанию Заказчика комплектуются как импортными, так и отечественными электроприводами
		Редуктор – элемент ручного управления затвором. Передает и преобразует крутящий момент, тем самым снижая усилия, прикладываемые к штурвалу.
Шкаф управления предназначен для дистанционного управления электроприводом щитового затвора. Поставляется в комплекте по желанию Заказчика.

   Затворы спроектированы и изготовлены согласно требованиям ГОСТ и СНиП, адаптированы к работе в условиях действующих сооружений водоснабжения и водоотведения. Однако, при неправильной эксплуатации или установке невозможно гарантировать надёжную работу затвора.

        При производстве работ по монтажу затвора необходимо руководствоваться и выполнять требования СНиП III-18-75 раздел 2; соблюдать требования, указанные в проекте, СНиП по технике безопасности в строительстве.

    Механически обработанные поверхности опорно-ходовых и закладных частей, уплотнения на щите затвора должны быть предохранены от повреждений на время транспортировки и монтажа.

Монтаж затворов заливкой бетоном.

      Поверхности конструкций рамы затвора, подлежащие заливке бетоном, очищаются, окончательная очистка производится на монтаже непосредственно перед бетонированием. Раскрепление рамы затвора должно обеспечивать неизменяемость её положения при бетонировании. Если бетонирование не будет произведено в течение трёх суток после раскрепления, то правильность положения рамы должна быть проверена повторно. Необходимо принять все меры по защите внутренних полостей рамы, щита и уплотнения от попадания бетонного раствора. После окончания бетонных работ все внутренние поверхности рамы, ходовая часть и уплотнение очищаются окончательно с составлением акта готовности затвора к пробному испытанию напором воды.

Бетонирование стенки и крепление дна анкерным крепежом

     Бетонирование дна и стенки

Установка на стену с помощью анкерных креплений

Монтаж затворов анкерным креплением.

        При монтаже затвора путем крепления анкерами к стене камеры (канала, лотка) следует обязательно спланировать плоскость поверхности по месту предполагаемого крепления во избежание возможных перекосов и изгибов рамы с последующим заклиниванием щита затвора. Рабочее положение затвора не обязательно выставлять при помощи уровня, но следует учитывать, что отклонение оси затвора по вертикали не должно превышать 30° от нормали. Для соблюдения герметичности и отсутствия протечек между рамой затвора и плоскостью стены нужно использовать прокладочный материал, например полосовую резину ТМКЩ либо иной уплотнитель по периметру рамы в области окна перекрытия. Не рекомендуется использовать анкерные болты меньшего диаметра, чем заявлено производителем. При бурении плоскости стены камеры необходимо обеспечить защиту ходовой части и уплотнения от попадания пыли и мелких фракций, которые могут привести к заклиниванию подвижных частей затвора. Затяжку анкерных болтов следует производить равномерно по периметру в «шахматном порядке» во избежание искривления рамы затвора. После окончания работ все внутренние поверхности рамы, ходовая часть и уплотнение очищаются окончательно с составлением акта готовности затвора к пробному испытанию напором воды.

СОВЕТЫ СПЕЦИАЛИСТА

Некоторые нюансы монтажа щитовых затворов.

Небольшие щитовые затворы, с размерами не более 2000 х 2000, можно спокойно крепить анкерными болтами. Правильно закрепленный затвор будет стоять долго и надежно.

При закреплении затвора щитового настенного, предварительно нужно продумать изоляцию между стеной и корпусом затвора. Это позволит избежать протечек. В качестве изолирующего материала можно использовать бетонный раствор, нанесенный по периметру прилегания рамы затвора к стене, или использовать синтетический уплотнитель. Затем уже крепить щитовой затвор к стене с помощью анкерных болтов.

Если щитовые затворы имеют размер более 2000 х 2000, то анкерного крепления будет недостаточно. Такие затворы нужно бетонировать. В стене, подготовленной под монтаж щитового затвора, вырезается паз под корпус затвора. Затвор выставляется так, чтобы  профиль стены и его корпус совпали. В таком положении конструкция фиксируется анкерами, а затем бетонируется.

Возможен монтаж щитового затвора к стенному адаптеру. В этом случае монтаж конструкции затвора несколько упрощается. Плита адаптера имеет отверстия с резьбой, которые совпадают с отверстиями на корпусе. Прежде чем крепить корпус затвора к адаптеру, нужно  проложить  по периметру уплотнитель.

100% гарантия

Учитывая интерес покупателей к услугам «под ключ», мы предлагаем не только изготовить на заказ нужные щитовые затворы, но и гарантировано надежно их установить.

В итоге наши покупатели получают 100% гарантию на качество приобретенных щитовых затворов и гарантированный срок службы.

Гарантия на качественную установку щитового затвора предполагает, что щит затвора будет без усилий перемещаться по раме и обеспечивать полную герметичность системы.

Если на какой-то вопрос вы не нашли пока ответа, задайте его нам через форму обратной связи. Наши специалисты оперативно на них ответят.
