Шандор аварийный ША
1

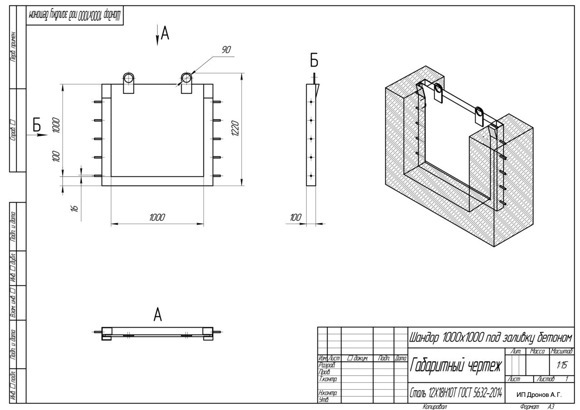

Шандор аварийный ША – это простейшее запорное устройство для быстрого перекрытия потока жидкости в канале (лотке). Конструкция ША проста и надежна на долгие годы эксплуатации.
Затвор состоит из рамы и съемной подвижной заслонки (щита). Для подъема и опускания щита необходимо наличие любого грузоподъемного механизма, например ручной тали, консольного крана и т.д. Шандоры малого размера можно закрывать и открывать вручную.
Самый главный козырь ША – скорость перекрытия в случае возникновения аварийной ситуации.
| Номенклатура | Размеры окна перекрытия ШхВ, мм |
Общая высота рамы Н, мм |
| Шандор аварийный ША | 1200х1200 | 1200 |
| 2000х2000 | 2000 | |
| 2000х2500 | 2500 | |
| 2000х3000 | 3000 |
Компания "ТехАльянс решения водоочистки" имеет возможность выпускать щитовые затворы любых размеров по желанию заказчика, а также модификации «ХТ» — стойкие к воздействию агрессивных сред (морская вода, очистные сооружения, каналы металлургических и химических комбинатов, шахтные воды), изготавливаемые из нержавеющих сталей.
МНЕНИЕ СПЕЦИАЛИСТА
Чем проще – тем надежней.
Шандор аварийный как элементарное запорное устройство для перекрытия канала имеется на любых сооружениях водоснабжения и водоотведения. В любую погоду при любой пропускной способности канала шандор становится надежной преградой для несущего потока при возникновении аварийной ситуации или организации ремонтных работ.
Часто шандоры устанавливаются в места сороудерживающих решеток. Используют шандоры также в случаях, когда необходимость в открытии-закрытии канала возникает крайне редко и нет потребности в установке более дорогих щитовых затворов. Простота конструкции, в то же время обеспечивает полную надежность перекрытия канала.
Монтаж рамы шандора может быть произведен с помощью бетонирования или анкерного крепления. В зависимости от агрессивности рабочей среды шандор может быть изготовлен из углеродистой или из нержавеющей стали. Срок службы шандора, в зависимости от условий, может исчисляться несколькими десятков лет.
Использование внешнего подъемного механизма дает шандору особый плюс, поскольку ему не страшны заклинивания встроенной системы управления или отключение электропитания.
Стоимость шандора значительно ниже, чем стоимость щитового затвора, поскольку в его конструкции нет ничего, кроме рамы и щита.
Обратите внимание!
Представляем вашему вниманию наиболее популярные модели щитовых затворов, завоевавшие признание у потребителей своим качеством и надежностью. С учетом низких цен, которые сопровождают нашу продукцию, вы обязательно найдете необходимый для ваших условий щитовой затвор. Получите всю детальную информацию у наших менеджеров, которые всегда на связи. Пишите и звоните нам в любое время.
2
3
СЕРТИФИКАТЫ СООТВЕТСВИЯ и ТУ:
Приносим свои извинения, данный раздел находиться в разработке
3D ТЕХНОЛОГИИ:
|
Мы используем современный подход к проектированию. 3D модель представляет собой точный объемный цифровой прототип, с помощью которого можно проверять форму, расположение и функционирование компонентов проекта. Использование 3D технологий позволяет повысить качество проектируемых изделий. Реализованная технология цифровых прототипов, дает возможность исследовать поведение изделии на основе их прототипов задолго до изготовления первого реального экземпляра. ВАЖНО: Мы принимаем верные конструкторские решения, основываясь на результатах расчетов, а не на догадках и предположениях. |
 |
 |
ЦИФРОВОЙ АНАЛИЗ
Единая цифровая модель имитирует поведение готового изделия. Проверяется корректность форм и функционирования, позволяющие всесторонне изучать поведение изделий по мере их разработки. Полученные сведения о деформациях, максимальных и минимальных напряжениях и прочих важных характеристиках, дают возможность проектирования деталей более высокого качества, удовлетворяющих всем требованиям по запасу прочности. |
|
|
|
Затворы спроектированы и изготовлены согласно требованиям ГОСТ и СНиП, адаптированы к работе в условиях действующих сооружений водоснабжения и водоотведения. Однако, при неправильной эксплуатации или установке невозможно гарантировать надёжную работу затвора.
При производстве работ по монтажу затвора необходимо руководствоваться и выполнять требования СНиП III-18-75 раздел 2; соблюдать требования, указанные в проекте, СНиП по технике безопасности в строительстве.
Механически обработанные поверхности опорно-ходовых и закладных частей, уплотнения на щите затвора должны быть предохранены от повреждений на время транспортировки и монтажа.
Монтаж затворов заливкой бетоном.
Поверхности конструкций рамы затвора, подлежащие заливке бетоном, очищаются, окончательная очистка производится на монтаже непосредственно перед бетонированием. Раскрепление рамы затвора должно обеспечивать неизменяемость её положения при бетонировании. Если бетонирование не будет произведено в течение трёх суток после раскрепления, то правильность положения рамы должна быть проверена повторно. Необходимо принять все меры по защите внутренних полостей рамы, щита и уплотнения от попадания бетонного раствора. После окончания бетонных работ все внутренние поверхности рамы, ходовая часть и уплотнение очищаются окончательно с составлением акта готовности затвора к пробному испытанию напором воды.
Бетонирование стенки и крепление дна анкерным крепежом
Бетонирование дна и стенки
Установка на стену с помощью анкерных креплений
Монтаж затворов анкерным креплением.
При монтаже затвора путем крепления анкерами к стене камеры (канала, лотка) следует обязательно спланировать плоскость поверхности по месту предполагаемого крепления во избежание возможных перекосов и изгибов рамы с последующим заклиниванием щита затвора. Рабочее положение затвора не обязательно выставлять при помощи уровня, но следует учитывать, что отклонение оси затвора по вертикали не должно превышать 30° от нормали. Для соблюдения герметичности и отсутствия протечек между рамой затвора и плоскостью стены нужно использовать прокладочный материал, например полосовую резину ТМКЩ либо иной уплотнитель по периметру рамы в области окна перекрытия. Не рекомендуется использовать анкерные болты меньшего диаметра, чем заявлено производителем. При бурении плоскости стены камеры необходимо обеспечить защиту ходовой части и уплотнения от попадания пыли и мелких фракций, которые могут привести к заклиниванию подвижных частей затвора. Затяжку анкерных болтов следует производить равномерно по периметру в «шахматном порядке» во избежание искривления рамы затвора. После окончания работ все внутренние поверхности рамы, ходовая часть и уплотнение очищаются окончательно с составлением акта готовности затвора к пробному испытанию напором воды.
СОВЕТЫ СПЕЦИАЛИСТА
Некоторые нюансы монтажа щитовых затворов.
Небольшие щитовые затворы, с размерами не более 2000 х 2000, можно спокойно крепить анкерными болтами. Правильно закрепленный затвор будет стоять долго и надежно.
При закреплении затвора щитового настенного, предварительно нужно продумать изоляцию между стеной и корпусом затвора. Это позволит избежать протечек. В качестве изолирующего материала можно использовать бетонный раствор, нанесенный по периметру прилегания рамы затвора к стене, или использовать синтетический уплотнитель. Затем уже крепить щитовой затвор к стене с помощью анкерных болтов.
Если щитовые затворы имеют размер более 2000 х 2000, то анкерного крепления будет недостаточно. Такие затворы нужно бетонировать. В стене, подготовленной под монтаж щитового затвора, вырезается паз под корпус затвора. Затвор выставляется так, чтобы профиль стены и его корпус совпали. В таком положении конструкция фиксируется анкерами, а затем бетонируется.
Возможен монтаж щитового затвора к стенному адаптеру. В этом случае монтаж конструкции затвора несколько упрощается. Плита адаптера имеет отверстия с резьбой, которые совпадают с отверстиями на корпусе. Прежде чем крепить корпус затвора к адаптеру, нужно проложить по периметру уплотнитель.
100% гарантия
Учитывая интерес покупателей к услугам «под ключ», мы предлагаем не только изготовить на заказ нужные щитовые затворы, но и гарантировано надежно их установить.
В итоге наши покупатели получают 100% гарантию на качество приобретенных щитовых затворов и гарантированный срок службы.
Гарантия на качественную установку щитового затвора предполагает, что щит затвора будет без усилий перемещаться по раме и обеспечивать полную герметичность системы.
